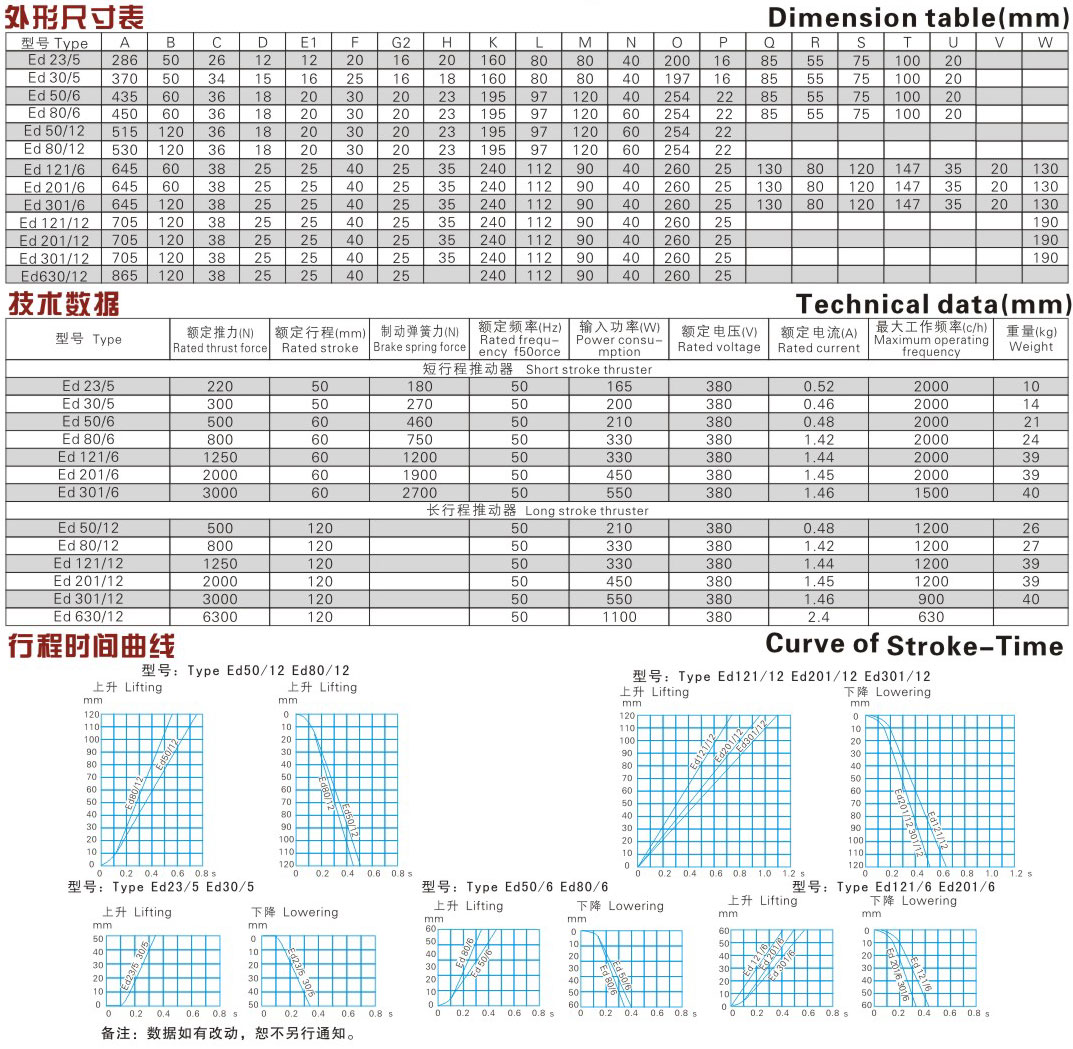

应用电力液压推动器是一种集电机、离心泵、油缸为一体，结构紧凑的驱动控制装置，广泛用作各种块式制动器和盘式制动器的驱动装置，还可以用于各种工业阀门、闸门、定向摆动和转动（<90°）装置及夹紧装置的驱动控制性能及结构特点■ Ed系列电力液压推动器● Ed系列推动器是独引进原西德EMG公司全套设计与制造技术生产制造，符合德国DIN15430和JB/T10603-2006标准。Ed系列推动器其零部件均由数控加工中心加工，从加工到装配，严格的工艺、完善的检测、可靠的性能及寿命试验确保了整机的好性能。● 铝合金外壳全密封单推杆结构，外形美观、重量轻、功能齐全、性能优良、品种规格齐全。● 电机为非油浸式结构，F级绝缘，耐热性好，寿命长。● 电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气防护等级IP65。● 电机轴和推杆均经过表面特殊处理，使密封件寿命大大延长。● 传动部分全部为双密封结构，密封可靠。● Ed推动器油缸壳体一侧设有平衡气室，可在0-180°范围内安装使用。■ Ed系列推动器附加装置Ed推动器可根据用户的要求增设附加装置来实现如下附加功能：● 可同时设置上下限位开关。● 上升限位开关：可指示制动器是否正常打开，推杆是否推到规定位置等。● 下降限位开关：可指示制动器是否正确闭合，推杆是否回到规定位置等。● 上升延时阀和下降延时阀或上升下降延时阀，可在额定动作时间至额定动作时间的10-20倍内调整所需的具体延时值。● 短行程推动器可增设内置式制动弹簧（C-弹簧）、复位弹簧（W-弹簧）、缓冲弹簧（d-弹簧）。● 增设加热器，在使用地点环境温度低于-20℃，可根据需要增设加热器。
■ 使用条件● 环境温度：-20℃~50℃使用DB-25液压油，低于-20℃时用YH-10航空液压油，可不装加热器；用DB-25液压油，必须装加热器。● 连续工作S1，断续工作S3-60%。● 电压和频率：三相交流 380V/50(60)Hz，我公司还可以提供其它不同频率，不同电压的产品，需要时请协商订货。● 三相交流异步式电动机，符合（GB755-2000）规定，性能详见“技术数据”。绝缘等级：F级、电器防护等级：IP65。● 电缆：导线截面***大可达4X2.5mm2。● ***防腐产品：用于空气中有腐蚀介质和相对湿度高，并由此可能生成凝水的情况。电机采用真空注塑的定子，涂漆采用特殊防腐漆，系列产品均可提供防腐产品，用户需要可与公司联系。
● 所有推动器的推杆连结块都可以旋转。Ed50-Ed301安装底座可作90°旋转。Ed23和Ed30安装底座也可提供90°旋转，但安装高度尺寸A增加8毫米（订货时说明）。● 无论何种安装位置，活塞杆都不能承受径向力，以免影响使用效果和寿命。■ 附加装置● 根据用户需要可安装各种附加装置满足不同工作需要。● 上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的***大值可达额定值的10-20倍，阀在外部调节。带阀的推动器（阀全开时），其上升下降时间将会有所延长，短行程延长0.1-0.2秒，长行程延长约0.2-0.4秒。● 制动弹簧：（C-弹簧）它产生制动力，技术数据表中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力。● 复位弹簧：工作原理同C-弹簧，但复位的弹簧力较小。● 缓冲弹簧（d-弹簧）加缓冲弹簧（仅适用于短行程推动器），主要调节制动过程：缓冲制动的非周期瞬变过程，使制动平稳，它代替连杆连接块装在活塞杆上，不改变推动器的行程。（注意：安装d-弹簧的推动器不能装行程开关且须和C弹簧配套使用）● 加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器分AC110V或AC220V两种电压(参数见下表)，订货时需注明，温度的控制调节方法由用户自己选择。● 行程开关：根据用户要求，推动器可以装机械式行程开关或接近开关。
